產品特點：

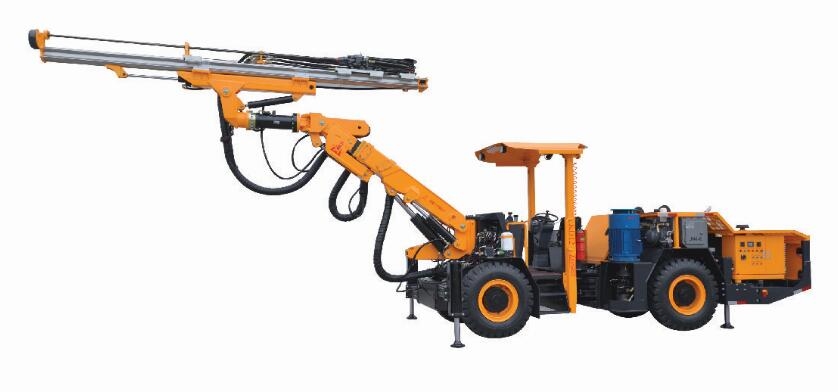

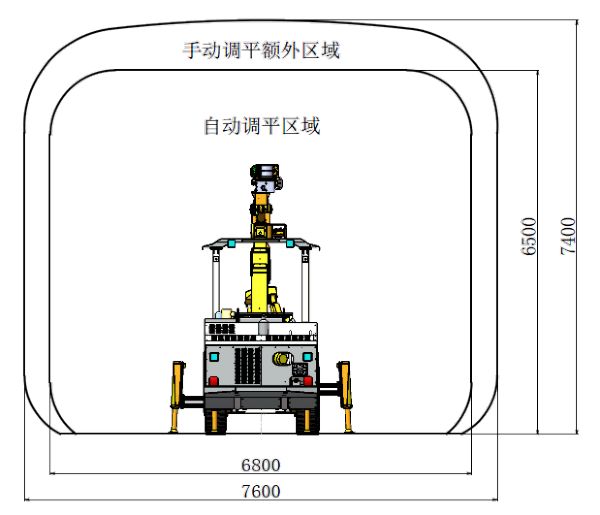

KJ312型全液壓掘進鉆車適用于12-35平方米斷面的硬巖礦山掘進作業。專為大型巷道而設計，最高水平高度可達7.4米，寬度可達7.6米。
堅固的萬向鉆臂具有最佳斷面覆蓋形狀，推進梁360度翻轉和自動持平便于快速方便地實現鉆孔定位。鉆臂同時還可用于側向開石門和錨桿鉆孔作業。

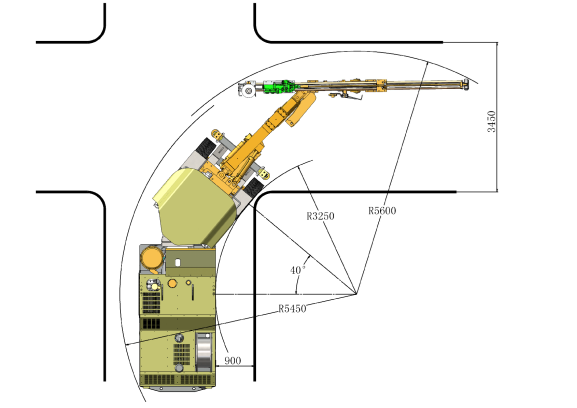

鉆車布置確保司機視野良好。布置平衡，強勁有力的四輪驅動鉸接底盤確保在狹窄巷道中能夠靈活，快速，安全地行駛。
高頻沖擊鑿巖機采用梯級活塞優化了沖擊波傳遞效率，提高鉆進速度, 降低釬具消耗并提高設備的完好率。
寬敞的作業空間和一系列自動功能有助于司機集中精力安全,快速,準確地鉆進。
各個維修保養部位均受到良好的保護同時又易于通達維護。
產品參數：

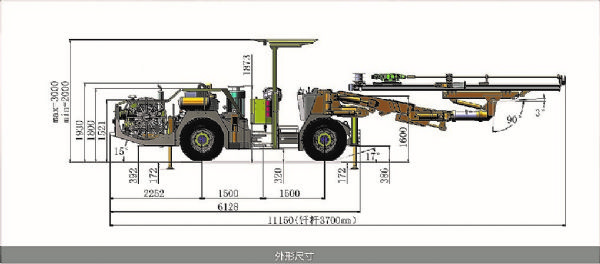

外形尺寸與重量 | 鉆進系統 |
長度 | 12000㎜ | 鑿巖機 | 1×HC50/R38 | 1×HC109/R38 |
寬度 | 1750㎜ | 沖擊功率 | 13kW | 18.8kW |
高度 | 2000/3000㎜ | 沖擊壓力 | 130bar | 135bar |
重量 | 約12000㎏ | 最大回轉壓力 | 150bar | 150bar |
行駛速度（水平） | 10㎞/h | 頻率 | 62Hz | 47 Hz |
最大爬坡能力 | 25% | 扭矩 | 325Nm | 780Nm |
安全防護 | 孔徑 | Φ32-76㎜ | 45-102mm |
噪音水平 | ＜100dB(A) | 推進梁翻轉 | 360° |
|
可升降安全頂棚 | 符合防滾翻防落石要求 | 推進梁補償行程 | 1600㎜ |
風水路系統 | 鉆臂型號 | K 35F |
空壓機 | 1×JN5 | 鉆臂形式 | 自動持平 |
排量 | 0.5m3/min | 鉆臂伸縮 | 1750mm |
壓力 | 8bar | 電動液壓泵站 |
釬尾潤滑裝置 | 壓油潤滑罐/電磁潤滑泵 | 電動機 | 45kW | 55kW |
潤滑耗氣量 | 0.5 m3/min | 沖擊/推進/鉆臂 | 軸向變量柱塞泵 |
潤滑耗油量 | 180-250g/h | 回轉 | 齒輪泵 |
水泵 | 1×CR3 | 過濾精度 | 10μ |
功率 | 1.5kW | 液壓油箱 | 240L |
水泵排量 | 3m3/h | 液壓冷卻器 | 水冷卻器 |
底盤 | 工作電壓 | 380V |
柴油機 | BF4L2011 | 頻率 | 50Hz |
55KW,2800rpm | 啟動方式 | 星-三角 |
尾氣凈化 | 尾氣催化器 | 電纜卷盤 | 1×F440 |
傳動系統 | 四輪驅動閉式行走系統 | 卷盤容纜量 | 100m | 80m |
擺動角 | 后橋擺動 ±10° | 電纜外徑 | Φ28㎜ | Φ32㎜ |
輪胎 | 11.00-20 | 電纜規格 | 3×35+3G6+2×1.5 | 3×50+3G6+2×1.5 |
轉向機構 | ±40°鉸接轉向 |
|
|
|
駐車制動 | 雙回路液壓制動器 |
|
|
|
緊急制動 |
|
|
|
燃油箱 | 60L |
|
|
|
